| الاسم التجاري: | Friend |
| رقم الطراز: | SJ50 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| القدرة على التوريد: | 20 مجموعات سنويا |

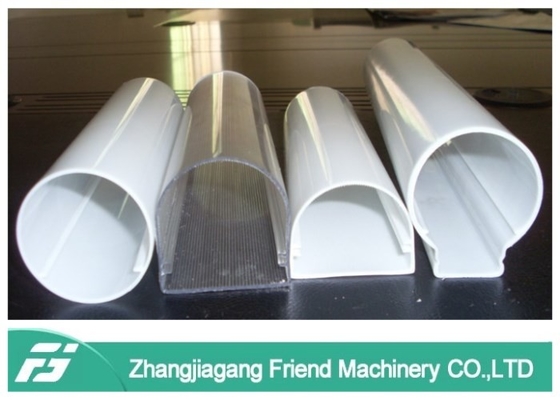

T6 T8 البلاستيك بيسي بس ليد جولة أنبوب الشخصي البثق خط الانتاج
وصف:
T6 T8 البلاستيك بيسي بس ليد جولة أنبوب الشخصي البثق خط الانتاج

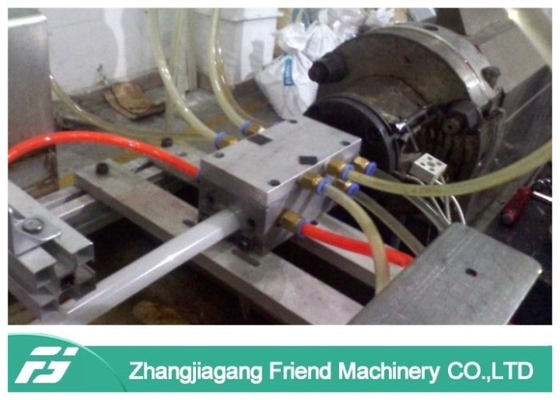

بيسي المواد الخام → التلقائي محمل ---- هوبر ماكينة تجفيف → الطارد → فراغ تبريد شكل الجدول → نوع الحزام محرك مزدوج آلة الرسم → جهاز السينما → آلة القطع → تكديس الرف (المنتجات النهائية)
| المؤشرات الفنية الاساسية | |||||
| نموذج | SJ-45 | SJ-55 | SJ-65 | SJ-80 | SJ-90 |
| قطر المسمار (مم) | φ45 | φ55 | φ65 | φ80 | φ90 |
| نوع برغي | تنفيس المسمار | تنفيس المسمار | تنفيس المسمار | تنفيس المسمار | تنفيس المسمار |
| المسمار المواد | 38CrMoLV | 38CrMoLV | 38CrMoLV | 38CrMoLV | 38CrMoLV |
| مركز هايت (مم) | 1000 | 1000 | 1000 | 1000 | 1000 |
| الطاقة الإنتاجية (كجم / ساعة) | 25-30 | 35-40 | 45-50 | 70-80 | 100-120 |
| المسمار سرعة دوران (ص / دقيقة) | 90 | 90 | 90 | 90 | 90 |
| محرك | سيمنس العلامة التجارية | سيمنس العلامة التجارية | سيمنس العلامة التجارية | سيمنس العلامة التجارية | سيمنس العلامة التجارية |
| العاكس | ABB | ABB | ABB | ABB | ABB |
| درجة الحرارة متر | اومرون العلامة التجارية | اومرون العلامة التجارية | اومرون العلامة التجارية | اومرون العلامة التجارية | اومرون العلامة التجارية |
| الحرارة | 0-350 | 0-350 | 0-350 | 0-350 | 0-350 |
| نوع سخان | نوع السيراميك | نوع السيراميك | نوع السيراميك | نوع السيراميك | نوع السيراميك |
| تسخين الطاقة | 8 | 12 | 16 | 18 | 20 |
| الطاقة الرئيسية (كو) | 11 | 15 | 22 | 30 | 45 |
| سخان أوان | 2 + 2 | 3 + 2 | 4 + 3 | 4 + 3 | 4 + 4 |
| إجمالي القدرة المركبة (كيلوواط) | 18 | 25 | 38 | 50 | 70 |
| الوزن (ر) | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
لماذا تختار لنا؟
ونحن على الصانع المهنية من بثق البلاستيك، ونحن ننتج البلاستيك آلة البثق.
1. أداء التكلفة مرتفع
كل آلة، نحن جعله بنفسي للحد من تكلفة عملائنا.
2. منتج حقيقي مع نوعية ممتازة
نختار لدينا المواد أندكيبنت بدقة.
جميع المواد تأتي إلى المصنع يجب اجتياز اختبار الجودة.
3. إنجرنيرس المتاحة لخدمة الخارج
4. التسليم السريع
وتقدم الشركة فقط في وقت التسليم مع سلسلة التوريد مبسطة لها.
5. توفير التكاليف
نحن نولي اهتماما كبيرا إلى كل التفاصيل في عملية التصنيع.
مراقبة الجودة في المصنع هي صارمة جدا.
يجب معالجة جميع المعيبة شبه المصنعة مرة أخرى أو رفض.
يجب أن يتم التحقق من جميع الجهاز، ثم تسليمها إلى عملائنا.
كل شيء عن أن دفع ما يصل السعر، ولكن الحصول على آلة ذات نوعية جيدة.
ما نريد القيام به هو إعطاء عملائنا منتج ذات نوعية جيدة مع العمل مستقرة وطويلة العمر.
س: ما هو وقت التسليم؟
a: عادة، فإنه يحتاج حوالي 30 أيام. الوقت بالضبط يعتمد على إدارة الإنتاج.
س: متى هو وقت التسليم؟
a: عموما هو 10-20 أيام إذا البضاعة في المخزون. أو هو 35-60 أيام إذا البضاعة ليست في المخزون، فمن وفقا لكمية.
