| الاسم التجاري: | Friend |
| رقم الطراز: | SJ65/30 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| القدرة على التوريد: | 20 مجموعات سنويا |
0-32mm قطر يعزز الألياف طاعون المجترات الصغيرة الأنابيب خط إنتاج البثق
وصف:
طاعون المجترات الصغيرة عالية الأداء الألياف الزجاجية مركب أنبوب يتكون من ثلاث طبقات من المواد، الطبقة الوسطى الألياف الزجاجية عززت المواد، الطبقة الداخلية هو الماء الساخن والطبقة الخارجية ب - r المستوردة المواد الخام.المنتج [1] لديها أعلى مقاومة للحرارة و انخفاض معامل التوسع من العادي ب-r أنبوب. فقط عشرين في المئة من أنابيب ب-R، حل فعال الانبوب تلسكوبي الانحناء المشكلة، أداء ضغط أعلى، الخدمة الطويلة في الحياة، قوة عالية، تأثير مقاومة الأداء هو أفضل، ، هو الطاقة الشمسية، نظام تداول الحرارة، نظام التدفئة، إمدادات المياه الخيار المثالي.
طاعون المجترات الصغيرة الأنابيب القياسية:
1. بر النهائي استخدام الأنابيب:
2. المواد الخام: طاعون المجترات الصغيرة المواد الخام
3. الأنابيب اللون: أسود
4. خط اللون:
5. النهائي حجم الأنابيب ومستوى الضغط:
6. بي الأنابيب
| لا. | قطر الدائرة (مم) |
|
| ||
| S5 (1.25mpa) | S4 (1.6Mpa ارتفاع) | S3.2 (2mpa) | S2.5 (2.5mpa) | ||
| 1 | Φ16 | ||||
| 2 | Φ20 | ||||
| 3 | Φ25 | ||||
| 4 | Φ32 | ||||
| 5 | Φ40 | ||||
| 6 | Φ50 | ||||
| 7 | Φ63 | ||||
قائمة المعدات:
I. الحالة
1، مكان داخلي
2، السلطة أي خطر
3، الرطوبة 85٪ دون تكاثف
4، درجة الحرارة 0-35 ℃
II. ظرف العمل
1، السلطة 3P 380V (-10٪، + 5٪) 50HZ
2، قوة التثبيت: 115kW
3، الماء البارد: ≤20 ℃ ≥0.3Mpa 8 ~ 105m3 / ساعة
4، إمدادات الهواء: 0.3m3 / دقيقة> 0.5mpa
5، تركيب طول: 28.5m
III.
2، إخراج:
| نموذج الطارد | مواد | انتاج | | علامة |
| سج 65 × 3 3 | PPR | 80-100 كجم / ساعة | |
| سج 25 × 25 | PPR | 1 - 2 كجم / ساعة |
الإخراج سوف تكون مختلفة وفقا لمختلف المواد الخام و حالة العمليات.
الجزء الأول
| لا | إسم الألة | PCS |

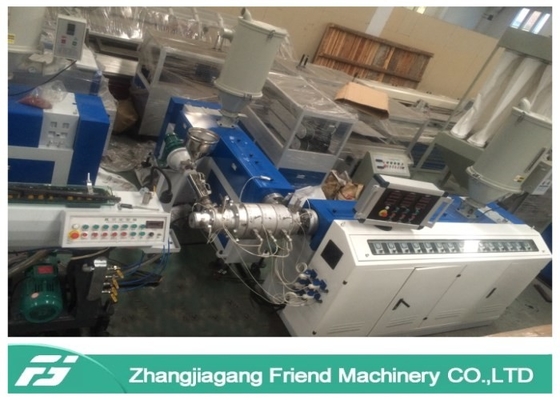

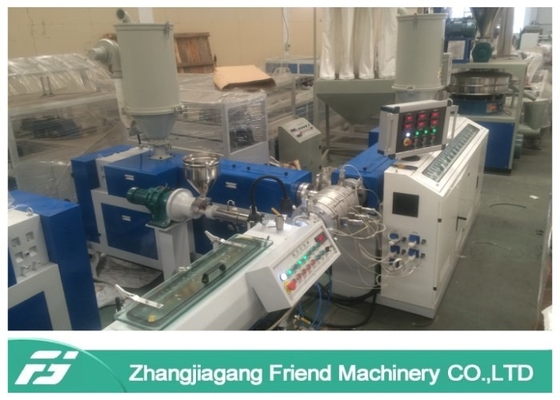

| 1. | SJ65 / 33 وحيد برغي باثق | 1 |
| 2. | قوالب (16-63mm) | 1 |
| 3. | فراغ تشكيل مربع | 1 |
| 4. | خزان رذاذ الماء | 1 |
| 5. | اثنين مخلب مسافات آلة | 1 |
| 6. | آلة قطع الأنابيب تشيبليس | 1 |
| 7. | مكدس | 1 |
| 8. | SJ25 / 25 واحد المسمار الطارد | 1 |
| 9. | هوبر مجفف | 1 |
| 10. | محمل أوتوماتيكي | 1 |
الجزء الثاني مواصفات الجهاز:
| S / N | اسم العنصر | الكمية | مواصفات |

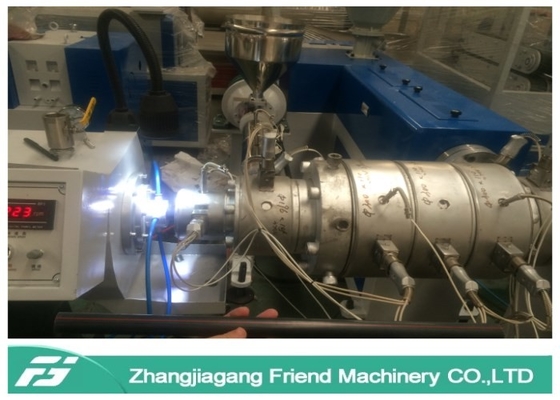

| 1 | SJ65 / 33 واحد المسمار الطارد | 1 مجموعة | برغي : قطر المسمار: Ф65mm L / D: 33: 1 المواد من المسمار: 38 كرموال المعالجة السطحية: تجهيز نيتريد، سمك: 0.5 ~ 0.7mm، تلميع بريل : مادة برميل: 38 كرموالا المعالجة الداخلية: نيتريد مع سمك: 0.5 ~ 0.7mm مناطق التدفئة: 5 وضع التدفئة: يلقي الألومنيوم + الفولاذ المقاوم للصدأ تغطي التدفئة السلطة: 15kw قوة التبريد: 0.25KW × 5 طريقة التبريد: ضربة جوية محرك القيادة : قوة المحرك: 37KW (العاصمة المحرك) تناوب السرعة: 7-94rpm الجزء الكهربائي الرئيسي : هوليب العاكس (العلامة التجارية الشهيرة الصينية) أومرون تحكم في درجة الحرارة سيمنز المقاولين جيانغ علبة التروس العلامة التجارية تشوشان المسمار العلامة التجارية وبرميل نظام الحماية الذاتية : أكثر من الحماية الحالية للمحرك أكثر من الضغط واقية من المسمار الوزن: 2500kg البعد (l × w × h): 3000mm * 950mm * 1300mm |
| 2 | قوالب (16-63mm) | 1 مجموعة | مواد: التي أدلى بها 40Cr. سطح داخلي مصقول معايرة: 16-63mm (16،20،25،32،40،50،63) اتصال رئيس المواد: 45 # الكرتون الصلب المباراة مع سخان الميكا |
| 3 | فراغ تشكيل مربع | 1 مجموعة | الأبعاد: طول: 6000mm فراغ تشكيل نوع: رذاذ التبريد رأس الرش: مضخة فراغ: شاندونغ مضخة فراغ السلطة: 3 كو * 2pcs مضخة المياه: السلطة: 3kw * 2pcs شاندونغ مضخة فراغ تتحرك قوة المحرك: 0.75kw خزان المواد: سمك 3mm الفولاذ المقاوم للصدأ جهاز محدد مجلس الوزراء الكهربائية مع المياه واقية بروفيتيو n نظام التحكم في مستوى المياه نظام التحكم في درجة حرارة المياه البعد المخطط (L × W × H): 6000 * 1490 * 600 |
| 4 | رذاذ الماء خزان التبريد | 1 مجموعة | الأبعاد: طول: 6000mm معالجة مضخة المياه: السلطة: 4kw نوع التبريد: رذاذ التبريد خزان المواد: سمك 3mm الفولاذ المقاوم للصدأ جهاز محدد مجلس الوزراء الكهربائية مع المياه واقية بروفيتيو n نظام التحكم في مستوى المياه نظام التحكم في درجة حرارة المياه البعد المخطط (L × W × H): 6000 * 1490 * 600 |
| 5 | اثنين مخلب مسافات آلة | 1 مجموعة | نوع التتبع: كاتربيلار المسافات قبالة نوع: اثنين مخلب طول لقط: (مم) 1200 صعودا وهبوطا: و بلوسمن؛ 90mm سرعة السحب: (م / دقيقة) 0.1-2 أو المطلوبة ارتفاع المركز: (مم) 1000 موتور العلامة التجارية: سيما موتور قوة المحرك: (كو) 2.2kw البعد المخطط (L × W × H): 2790 * 2150 * 1400 |
| 6 | آلة قطع الأنابيب تشيبليس | 1 مجموعة | أكبر قطر القطع (مم): 20-63 قطع شفرة المواد: عالية الجودة الأدوات الصلب قطع شفرة الحجم: 350 ملليمتر القطر قطع المحرك: هوائي قوة المحرك (كو): 1.5kw أنبوب لقط نوع: الألومنيوم يموت فرضت بواسطة اسطوانة الهواء النظام الكهربائي: سيمنز المقاولين تايوان محطة تميل التحكم بلك صعودا وهبوطا: و بلوسمن؛ 90mm البعد المخطط (L × W × H): 2910 * 2170 * 1240 |
| 7 | مكدس | 1 مجموعة | هوائي تفريغ الطول: 6،000mm صعودا وهبوطا: و بلوسمن؛ 90mm البعد المخطط (L × W × H): 6000 * 1300 * 1570 يمكن تخصيصها بواسطة العميل النهائي طول الأنابيب |
| 8 | SJ25 واحد المسمار الطارد | 1 مجموعة | برغي : قطر المسمار: Ф25mm L / D: 25: 1 المواد من المسمار: 38 كرموال المعالجة السطحية: تجهيز نيتريد، سمك: 0.5 ~ 0.7mm، تلميع محرك القيادة : قوة المحرك: 1.5KW الجزء الكهربائي الرئيسي : هوليب العاكس (العلامة التجارية الشهيرة الصينية) أومرون تحكم في درجة الحرارة سيمنز المقاولين |
| 9 | هوبر مجفف | 1 مجموعة | نوع: 150l تجفيف السلطة: 6.35kw مروحة السلطة: 750w |
| 10 | محمل أوتوماتيكي | 1 مجموعة | نوع: فراغ محمل المواد المحرك: 0.75kw القدرات: 200kg |
قطعة منفصلة:
| لا. | اسم | |
| 1. | أداة حقيبة | 1 مجموعة |
| 2. | سيمنز كونتاكتر | 2PCS |
| 3. | شفرة آلة القطع | 2PCS |
| 4. | النايلون ختم الشريط | محفظة 5pcs |
| 5. | أنبوب الهواء | 5meters عن |
| 6. | ضوء | 1 قطع |
